钢管连接头（螺丝固定式）
钢管连接头（螺丝固定式）
-金属软管接头是现代工业管路中的一种高品质的柔性管道。它主要由波纹管、网套和接头组成。它的内管是具有螺旋形或环形的薄壁不锈钢波纹管，波纹管外层的网套，是由不锈钢丝或钢带按一定的参数编织而成。
银色
基本信息

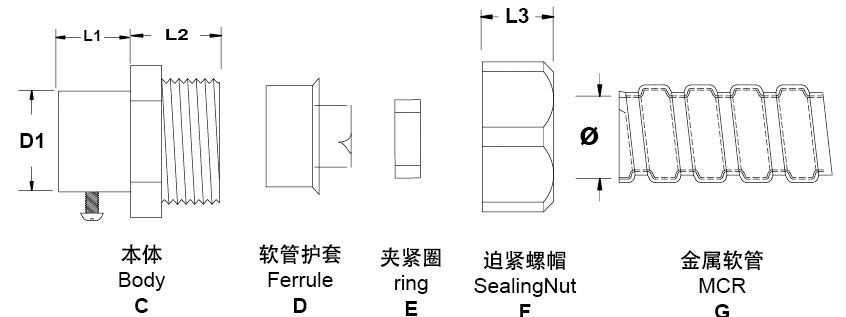

产品说明：本金属软管接头OXK卡套式接头，其中一端连接软管（钢管），另一端用螺丝（1只-3只）连接无螺纹钢管（软管）。
订货备注：注明软管及钢管规格，φ15（1/2‘’）软管，一端连接15B（1/2‘’） 钢管。
| 型号 TYPE NO. | 表注 | 厚钢管B （水煤气管） | 薄钢管A （电线管） | |||||
| 公称 | 英称 | 公称 | 英称 | 外径X壁厚（mm） | 公称 | 英称 | 外径X壁厚（mm） | |
| OXJ-PF5/16 | φ10 | 5/16" | #10 | 5/16" | #12 | 1/2" | 12.76 x 1.60 | |
| OXJ-PF3/8 | φ12 | 3/8" | #12 | 3/8” | 17 x 2.25 | #15 | 5/8" | 15.87 x 1.60 |
| OXJ-PF1/2 | φ15 | 1/2" | #15 | 1/2" | 21.25 x 2.75 | #20 | 3/4" | 19.05 x 1.80 |
| OXJ-PF3/4 | φ20 | 3/4" | #20 | 3/4" | 26.75 x 2.75 | #25 | 1" | 25.40 x 1.80 |
| OXJ-PF1 | φ25 | 1" | #25 | 1" | 33.5 x 3.25 | #32 | 1 1/4" | 31.75 x 1.80 |
| OXJ-PF1 1/4 | φ32 | 1/1/4" | #32 | 1/1/4" | 42.25 x 3.25 | #40 | 1 1/2" | 38.10 x 1.80 |
| OXJ-PF1 1/2 | φ38 | 1/1/2" | #40 | 1/1/2" | 48 x 3.5 | #50 | 2" | 50.80 x 2.0 |
| OXJ-PF2 | φ51 | 2" | #50 | 2" | 60 x 3.5 | #70 | 2 1/2" | 63.50 x 2.5 |
| OXJ-PF2 1/2 | φ64 | 2/1/2" | #70 | 2/1/2" | 75.5 x 3.75 | #80 | 3" | 76.2 x 3.20 |
| OXJ-PF3 | φ75 | 3" | #80 | 3" | 88.5 x 4 | |||
| OXJ-PF4 | φ100 | 4" | #100 | 4" | 114 x 4 | |||
| OXJ-PF5 | φ125 | 5" | #125 | 5" | 140 x 4.5 | |||
