矩阵连接器（重载连接器）
矩阵连接器（重载连接器）
-矩形连接器广泛应用于机械，能源，电力，通讯,工程等领域需要进行电气和信号连接的设备中，产品组合多达数千种，能满足不同领域、不同场合的连接要求。
基本信息
产品材质
外壳：压铸铝合金
芯体：Polycarbonate
插针：铜渡银或金
扣子：塑料、金属渡锌或不绣钢
产品规格
| 序号 | 部件名 | 部件说明 |
| 1 | 锁紧辅件 | 尼龙或金属电缆接头 尼龙或金属软管接头 闷盖、双锁紧接头等 |
| 2 | 上壳 | 标准或高结构 顶部进线或侧面进线 2耳、4耳或2扣 |
| 3 | 公插体、母插体 | 螺丝连接 冷压连接（不带针） 弹片连接 轴向连接 |
| 4 | 冷压针 | 镀金、镀银 5A、10A、16A、40A、80A、 100A、 350A, 650A |
| 5 | 下壳 | 开孔安装，表面安装，电缆对接 标准或高结构 1扣，2扣或4耳 带塑料盖、带金属盖或不带盖 |
| 产品型号 | 电流 | 针数 |
| HA系列 | 10A、 16A | 3P、4P、10P、16P、 32P(+PE) |
| HE系列 | 16A | 6P、10P、16P、24P、32P、 48P(+PE) |
| HEE系列 | 16A | 10P、18P、32P、46P、64P、 92P(+PE) |
| HD系列 | 10A | 7P、8P、15P、25P、50P、 40P、64P、80P、128P(+PE) |
| HDD系列 | 10A | 24P、42P、72P、108P、 216P(+PE) |
| HSB系列 | 35A | 6P、12P(+PE) |
| HK系列 | 40A、80A、100A | 8+24P、 4+OP、 4+2P、 4+8P、 6+12P、 6+36P、 12+2P、 6+6P、 8+0P(+PE) |
| HQ系列 | 16A | 2+OP、 4+2P、 5+OP、 7+OP、 8+OP、 17+0P(+PE) |

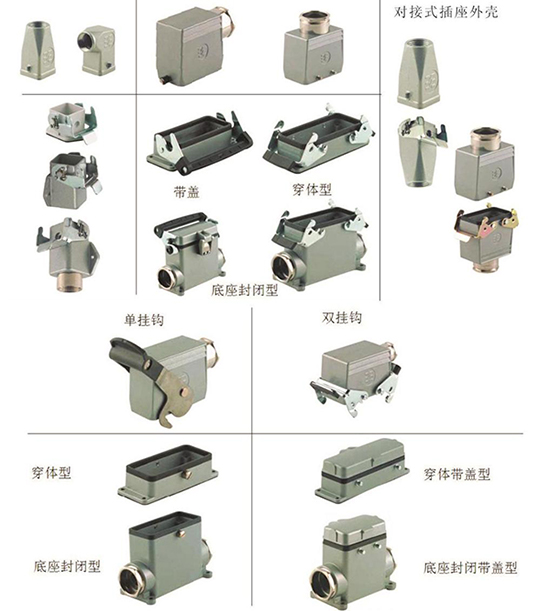

插头、插座外壳

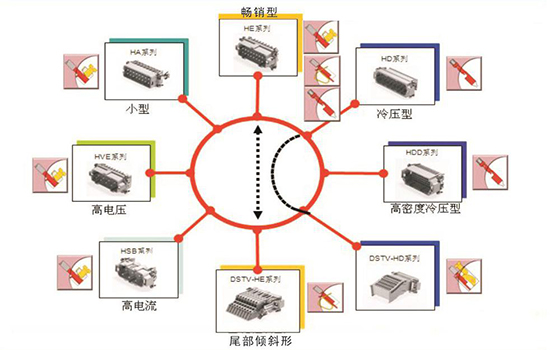

插芯的种类
