波浪固定头

产品展示 > 软管接头 > 波浪固定头

波浪固定头

-穿线方便

基本信息

产品材质:尼龙
产品特点:徒手即可安装,省时方便。
使用说明:将波浪管插入橡胶圈内,再以夹紧圈旋入迫紧。
本体插入机板中,旋入螺帽即可固定。

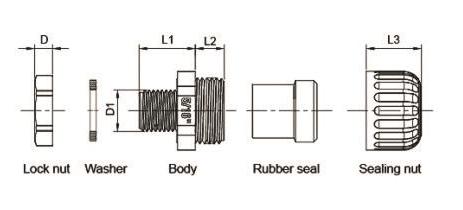

产品规格

型号 TYPE NO.规格D
(mm)
D1
(mm)
L1 (mm)L2 (mm)L3 (mm)
FC-PG7FC-M101/4"AD10.05.613.0517.68.517.0
FC-PG9FC-M125/16"AD13.05.613.0717.69.017.25
FC-PG11FC-M163/8"AD15.85.616.5617.510.817.95
FC-PG16FC-M201/2"AD21.26.420.9017.510.818.6
FC-PG21FC-M253/4"AD28.56.526.3317.811.520.7
FC-PG29FC-M321"AD34.57.533.1221.511.720.89
FC-PG36FC-M401-1/4"AD42.57.542.2022.515.024.84
FC-PG48FC-M502"AD54.58.559.5128.514.527.78
